Шкаф управления освещением (ШУНО)

Шкаф управления наружным освещением

Шкаф управления наружным освещением (ШУНО) Unilight с установленным в него контроллером управления Unilight V3.0 позволяет дистанционно управлять наружным освещением города, квартала, посёлка, дороги, парковых зон, в ручном, автоматическом или дистанционном режимах. Вести приём, учёт и управление электроэнергией. Сообщать о самовольных / несанкционированных подключениях к сетям уличного освещения и других аварийных ситуациях.



Основной функционал шкафа управления уличным освещением UNILIGHT:

  • Автоматическое, ручное или дистанционное управления сетями уличного освещения с любыми источниками света;
  • Управление группами светильников по расписанию;
  • Сбор и передача параметров потребления электроэнергии в платформу Unilight;
  • Контроль параметров сети (напряжение, ток, мощность и др.);
  • Каналы подключения к серверу GSM / Оптическое волокно / Витая пара / WiFi.



Запросить информацию Сертификат соответствия Скачать презентацию Скачать опросник (.word)

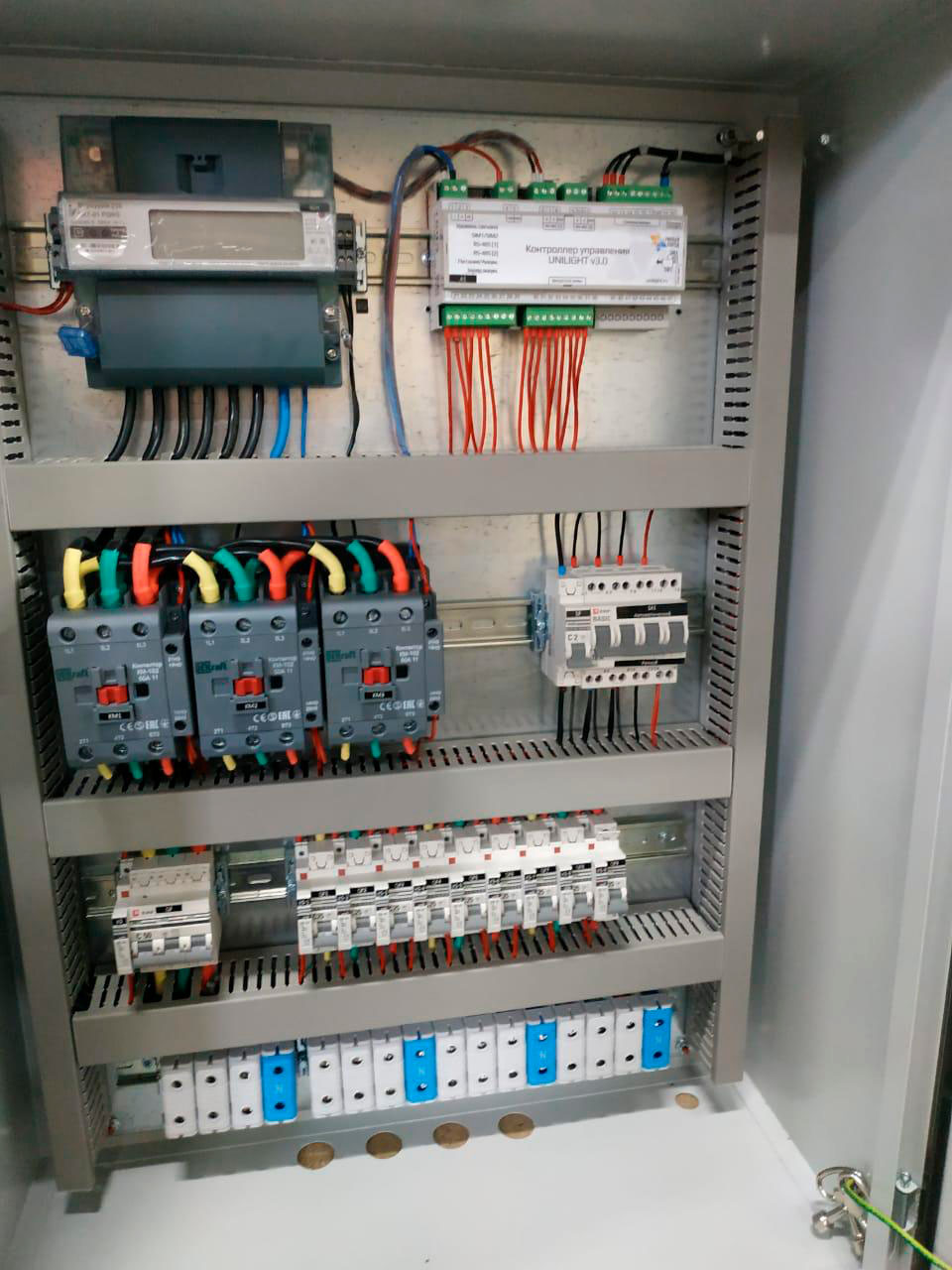

В состав ШУНО входит:


Варианты комплектации шкафа управления уличным освещением (ШУНО), (ШУО), (ИШУО) Unilight (Юнилайт)
  • Контроллер управления UNILIGHT v.3.0;
  • Счетчик электрической энергии;
  • Силовое оборудование;
  • GSM-антенна.

+ Опционально:

  • Внешний Блок питания контроллера;
  • Внешний Модем;
  • Внешний Аккумулятор.

* Так же существует возможность укомплектовать шкаф управления освещением согласно техническому заданию заказчика.

Характеристики ШУНО UNILIGHT 50A ШУНО UNILIGHT 100A ШУНО UNILIGHT 160A ШУНО UNILIGHT 250A
Количество фаз 3

Количество контакторов, управляющих фазами

до 3-х

Напряжение главной цепи, В

380 В

Напряжение цепи управления, В

220 В
Максимальный ток, А 50 100 160 250

Частота переменного тока, Гц

50 Гц

Коммутационные аппараты

Контактор (Imax = 50A) Контактор (Imax = 95A) Контактор (Imax = 165A) Контактор (Imax = 265A)

Прибор учета

Электронный счетчик 3-х фазный

Меркурий 236 АRT-02 PRS

Электронный счетчик 3-х фазный Меркурий 236 АRT-03 PRS и трансформаторы тока на каждую из фаз

Степень защиты IP 54

Климатическое исполнение

УХЛ

Категория размещения

3
Система заземления TN-S

Габаритные размеры (Г×Ш×В), мм

600×600×250

1700×800×450

Масса, Кг до 50 до 55 до 115 до 125

Диапазон рабочих температур, °C

–45    ...   +60

Защита от несанкционированного доступа

Внутренний механический замок, наружные петли для навесного замка

Управление линиями освещения

По годовому графику, в автоматическом и ручном режиме с возможностью дистанционного включения и выключения

Сигнализация об аварийных ситуациях

Несанкционированное вскрытие ШУНО, отсутствие входного напряжения, срабатывание защитной автоматики, отсутствие тока на отходящих фазах при включении освещения по расписанию или команде диспетчера

Организация связи

Использование сети GSM (режимы SMS и GPRS)

Учет электрических характеристик сети уличного освещения

3-х фазный учет электроэнергии (активной, реактивной – хранение предыстории получасовых энергий за 30 суток), замеры фазных токов и напряжений (дискретность – 15 минут) – данные за сутки, передача всех показаний на верхний уровень в автоматическом режиме и по запросу диспетчера

Годовой график работы осветительных приборов, режимы

Вечер, ночь, дежурное освещение; гибкая система дистанционного изменения годового графика



  • 6 выходов для управления линиями освещения
  • 27 входов для контроля напряжения, состояния линий, датчика двери и задымления
  • Два интерфейса RS-485 для взаимодействия с внешними устройствами
  • Встроенный GSM-модем. Поддержка 3G. Две сим-карты
  • Дистанционное обновление программного обеспечения

Интуитивно-понятный интерфейс системы осваивается в короткое время и позволяет сократить издержки на обучение персонала.

На рабочем месте диспетчера доступны все основные функции работы с ШУНО: переключение освещения, изменение режима работы, индикация состояния датчиков, наличие аварий, текущие показания прибора учета электроэнергии.

Разделение функций по вкладкам позволяет не перегружать основной интерфейс, а также ограничить доступ к отдельным модулям различным категориям пользователей.



Возможности интерактивной карты в интерфейсе АРМ диспетчера UNILIGHT



  • Мониторинг на карте текущего состояния ШУНО, режима их работы, наличия ошибок или аварий позволяет упростить эксплуатацию сетей освещения, облегчить работу диспетчеров и обслуживающих бригад
  • Управление шкафами можно осуществлять прямо с карты города, без необходимости переходить на страницы отдельных объектов
  • Умная кластеризация позволяет оценить наличие проблем в масштабах улицы, района, города
  • Возможность инвентаризации: доступно нанесение линий освещения, опор и светильников с указанием всех необходимых параметров объектов освещения с последующим отображением на общей карте
Задать вопрос / сделать заказ
Направить техническое задание

Интерфейс и возможности платформы UNILIGHT

Интуитивно понятный интерфейс пользовательской платформы Unilight позволяет следить за статусом компонентов ШУНО. Также платформа Unilight несет в себе ряд дополнительного функционала.

Карта Объектов
Карта сетей уличного освещения с цифровой инвентаризацией объектов
График расписания вкл./выкл. освещения
Раздел "Мониторинг и управление" (вариант отображения 1)
Раздел "Мониторинг и управление" (вариант отображения 2)
Отчет о потреблении за период
Раздел "События". Здесь хранится архив всех событий по автоматическому/ручному управлению оборудования, а так же архив событий с ошибками в системе работы оборудования.
Мониторинг основных параметров в разрезе по времени, по каждой из ТП
Сравнение потребления за период (месяц/год)
