Архитектура решения

Система управления освещением АСУНО Unilight



Интуитивно понятный интерфейс пользовательской платформы Unilight позволяет создать единый диспетчерский центр управления наружным освещением, следить за статусом компонентов ШУНО, снизить эксплуатационные затраты, оптимизировать потребление электроэнергии, выполнять программы энергосбережения и оценивать их эффективность, отслеживать аварийные ситуации в реальном времени.

Карта Объектов

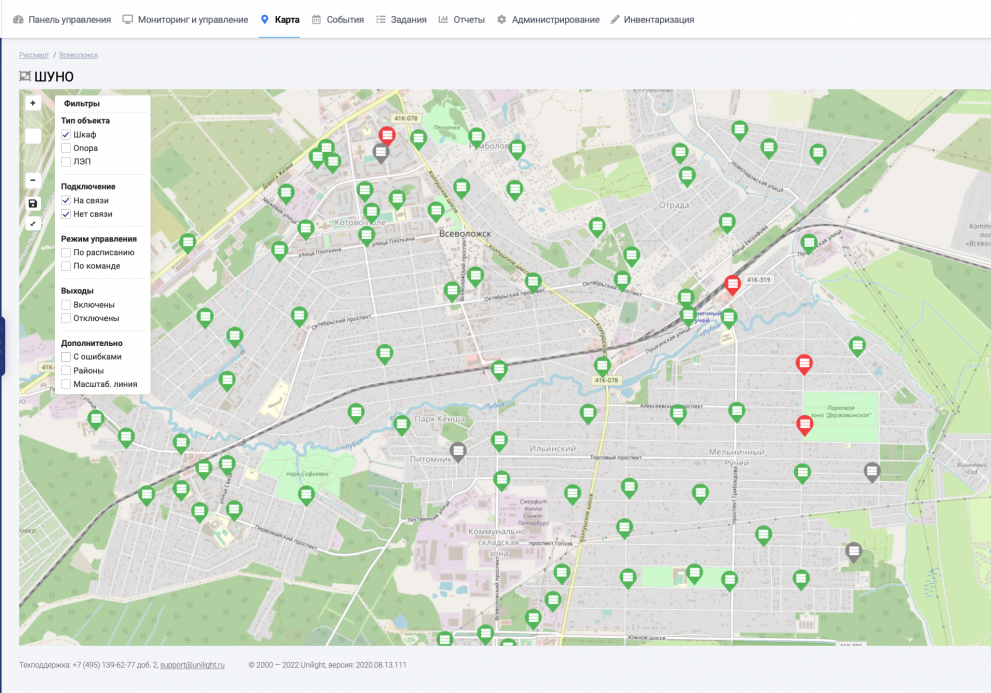

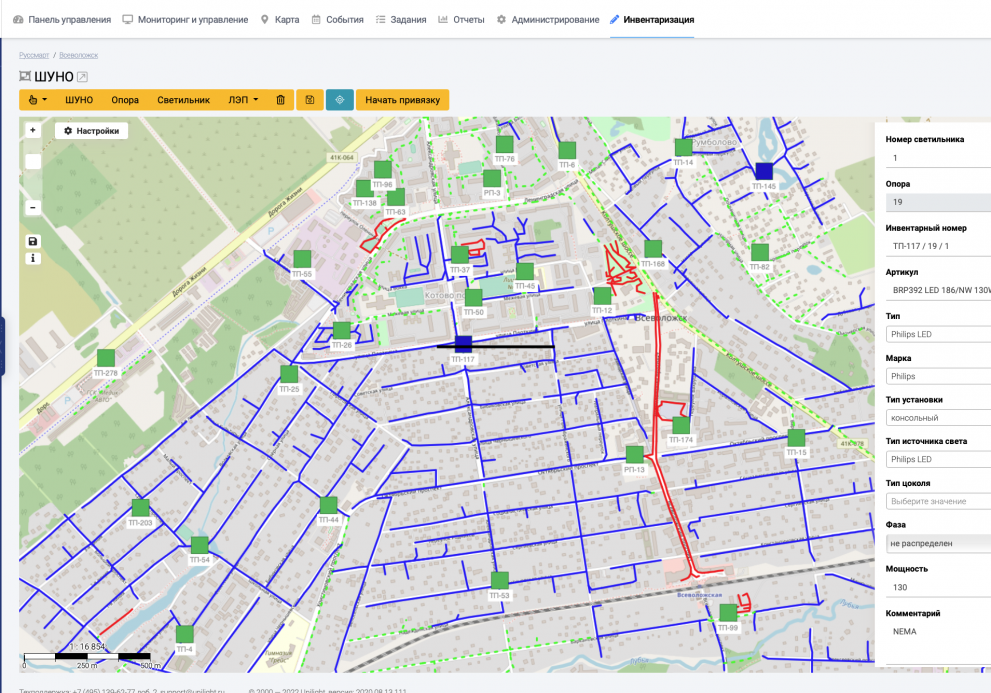

Карта сетей уличного освещения с цифровой инвентаризацией объектов

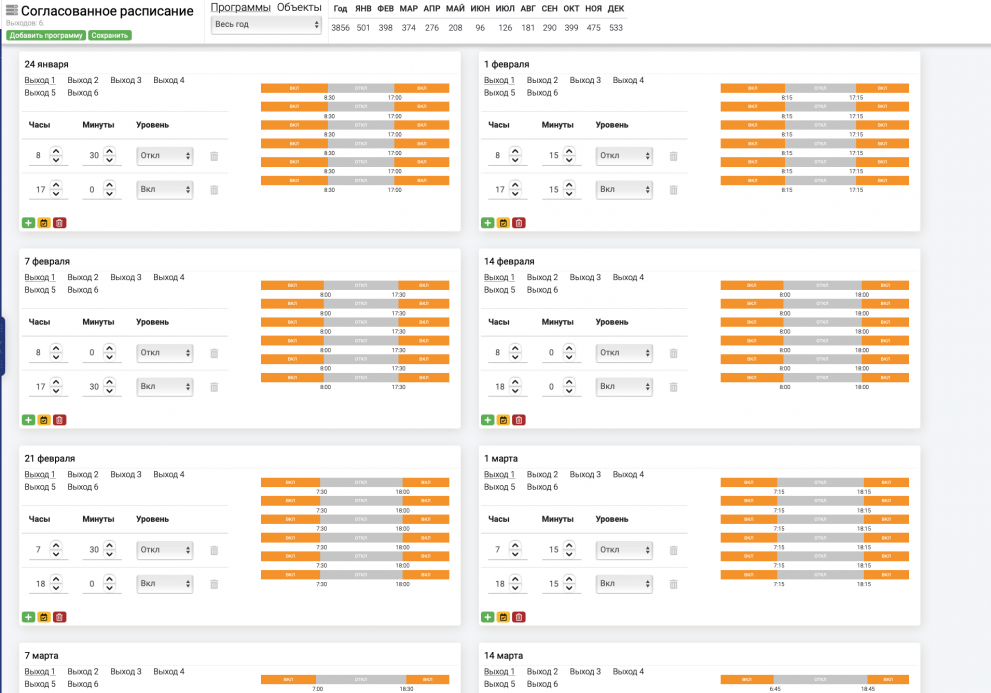

График расписания вкл./выкл. освещения

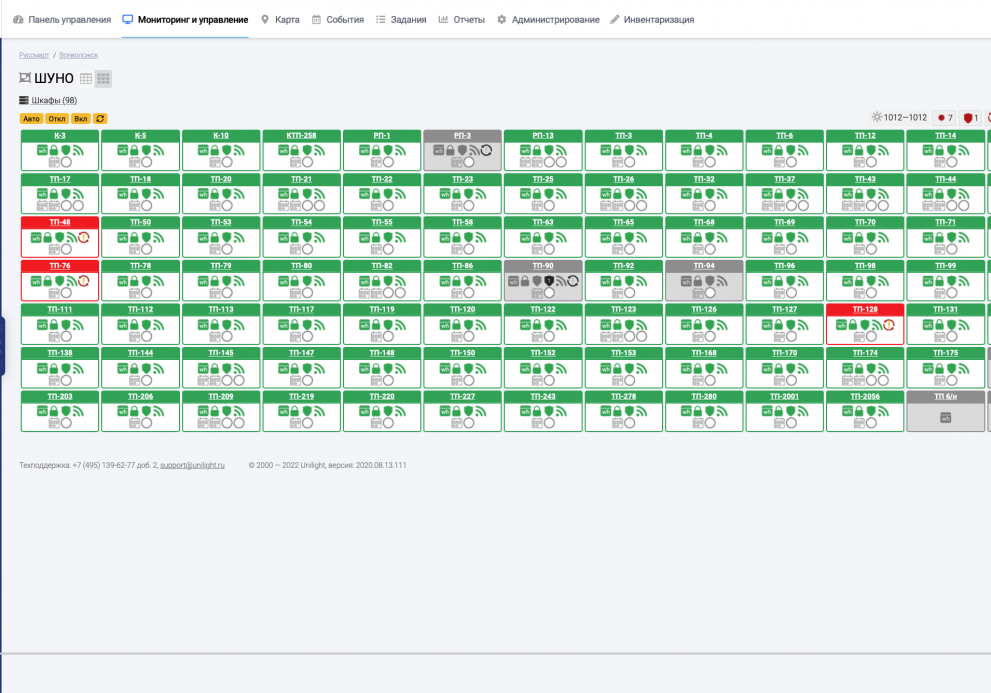

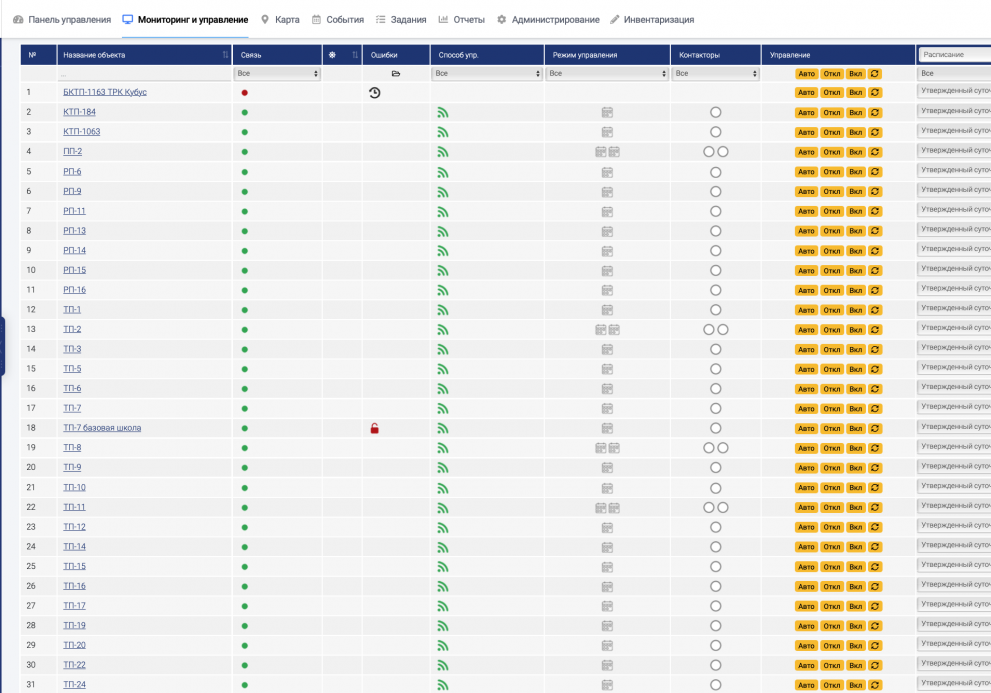

Раздел "Мониторинг и управление" (вариант отображения 1)
Раздел "Мониторинг и управление" (вариант отображения 2)

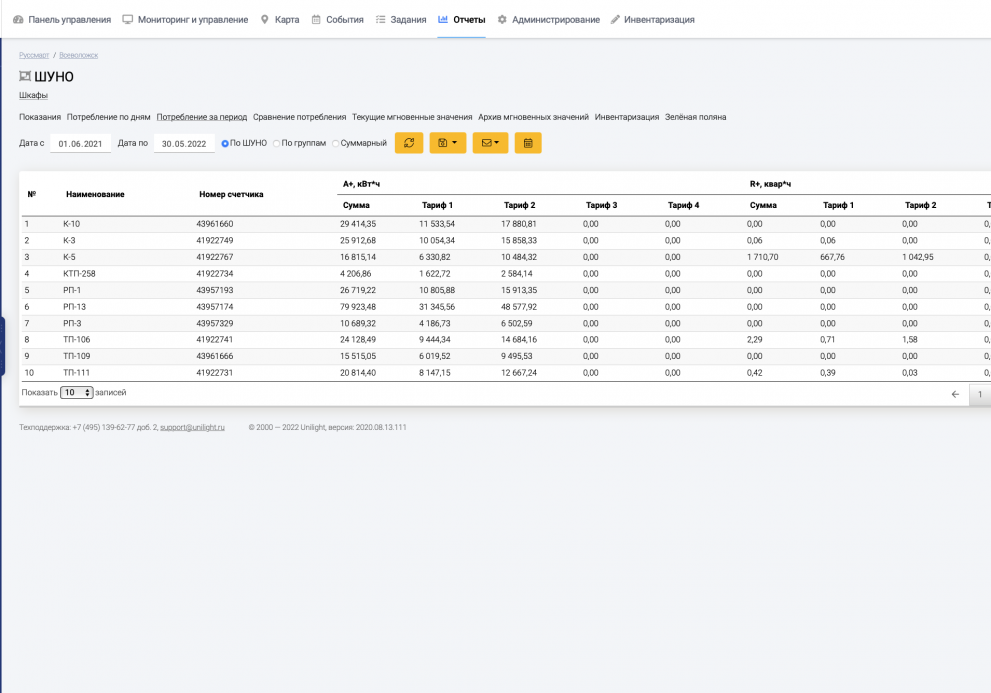

Отчет о потреблении за период

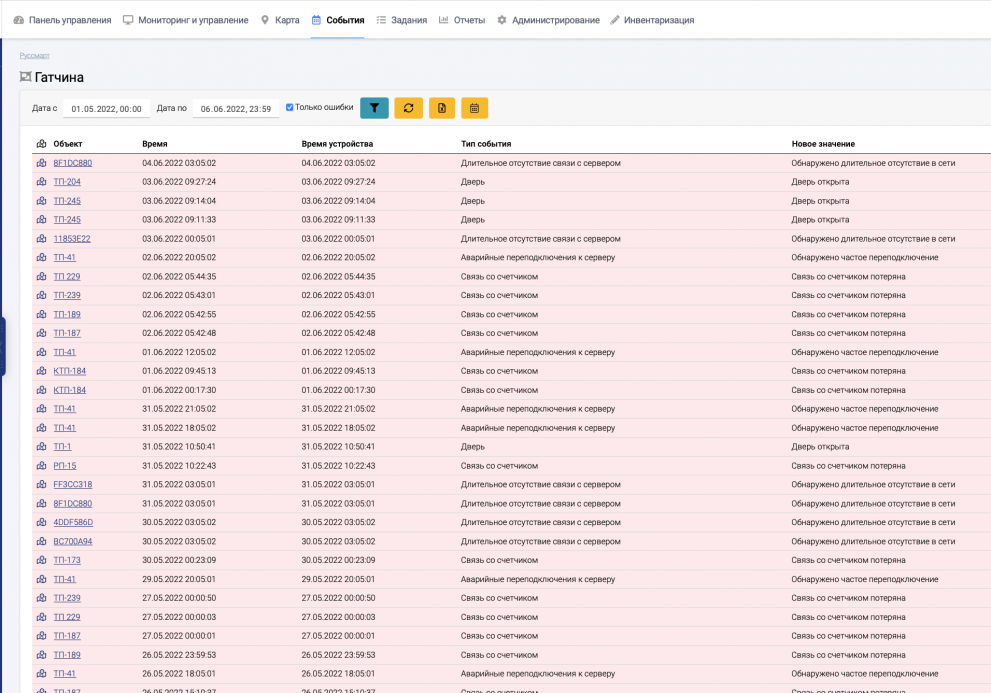

Раздел "События". Здесь хранится архив всех событий по автоматическому/ручному управлению оборудования, а так же архив событий с ошибками в системе работы оборудования.

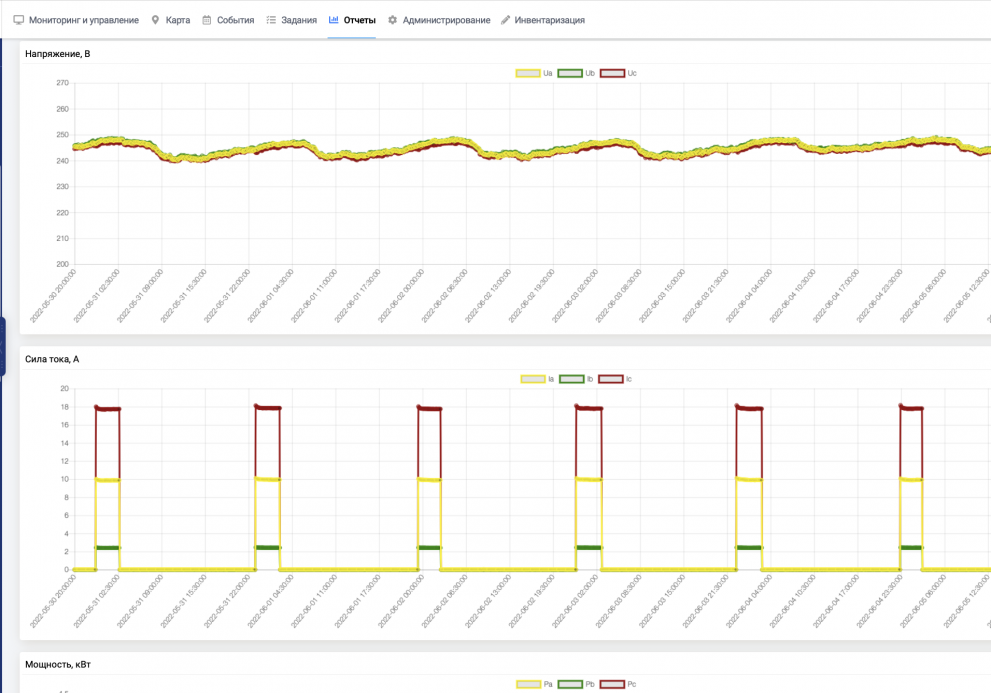

Мониторинг основных параметров в разрезе по времени, по каждой из ТП

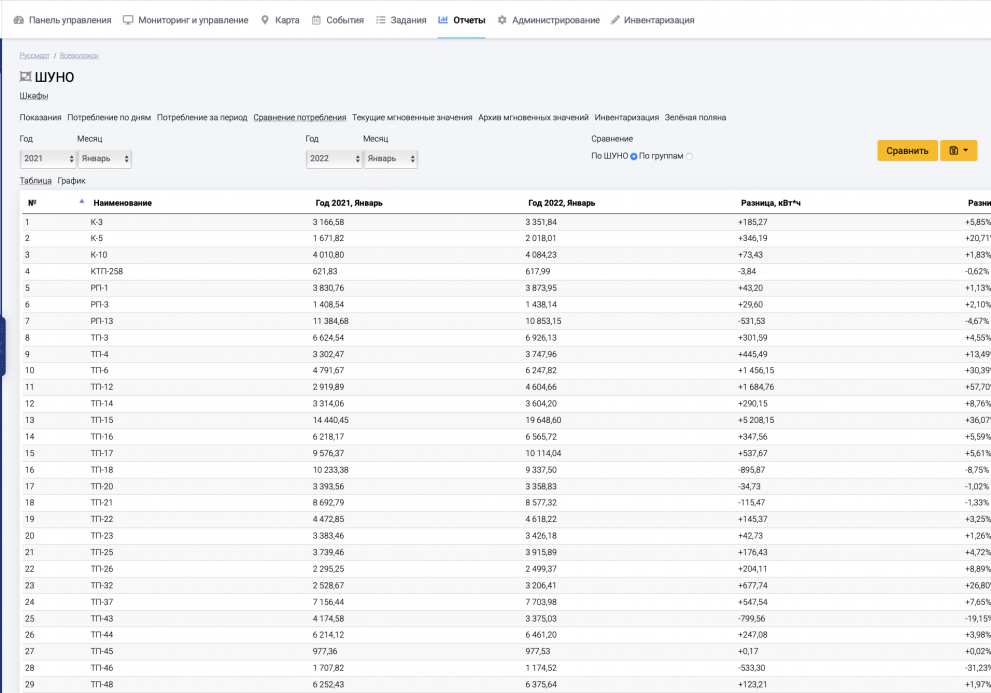

Сравнение потребления за период (месяц/год)
Запросить информацию
Запросить стоимость АСУНО UNILIGHT

Основные преимущества АСУНО Unilight


Применение современной автоматизированной системы управления наружным освещением АСУНО Unilight (Юнилайт) позволяет сделать освещение города легко управляемым и позволяет достигать реального экономического эффекта при эксплуатации наружного освещения.

Система управления <br> освещением (АСУНО)

1. Сферы применения
АСУНО Unilight





  • Города
  • Автодороги
  • Промышленные предприятия
  • Теплицы
Система управления <br> освещением (АСУНО)

2. Преимущества системы управления овещением



  • Сокращение эксплуатационных расходов
  • Сокращения потребления электроэнергии
  • Увеличение срока службы оборудования
Система управления <br> освещением (АСУНО)

3. Преимущества системы управления Unilight



  • Беспроводное управление по каналам: Lora / GSM / NB-IoT
  • Работа со светильниками любых производителей, под разные задачи
  • Масштабирование - интеграция в систему дополнительных решений Unilight: пешеходные переходы, опоры освещения с питанием 24/7, зарядные станции для электромобилей
  • Цифровая инвентаризация сетей освещения с массивом данных
Система управления <br> освещением (АСУНО)

4. Возможности
АСУНО Unilight



  • Гибкое управление режимами освещения
  • Пофазное управление линиями
  • Адресное управление каждым светильником
  • Индивидуальное или групповое диммирование
  • Автоматический контроль и диагностика состояния оборудования и светильников
  • Дистанционный учет энергопотребления
  • Повышение уровня оперативно-диспетчерского управления
Система управления <br> освещением (АСУНО)

5. Возможности мониторинга
сетей освещения



  • Сигнализация о неисправностях сети освещения
  • Оперативное реагирование на аварийные события и их устранение
  • Автоматической передачи данных в диспетчерский пункт
  • Архив журнала событий
  • Определение несанкционированного подключения (воровства) электроэнергии в сетях
Система управления <br> освещением (АСУНО)

6. Сбор телеметрии и формирование отчетов



  • Автоматический контроль и учет электроэнергии
  • Формирование базы данных и отчётов об энергопотреблении
  • Автоматической передачи данных в диспетчерский пункт
  • Определение несанкционированного подключения (воровства) электроэнергии в сетях
  • Выгрузка отчетов инвентаризации установленного оборудования

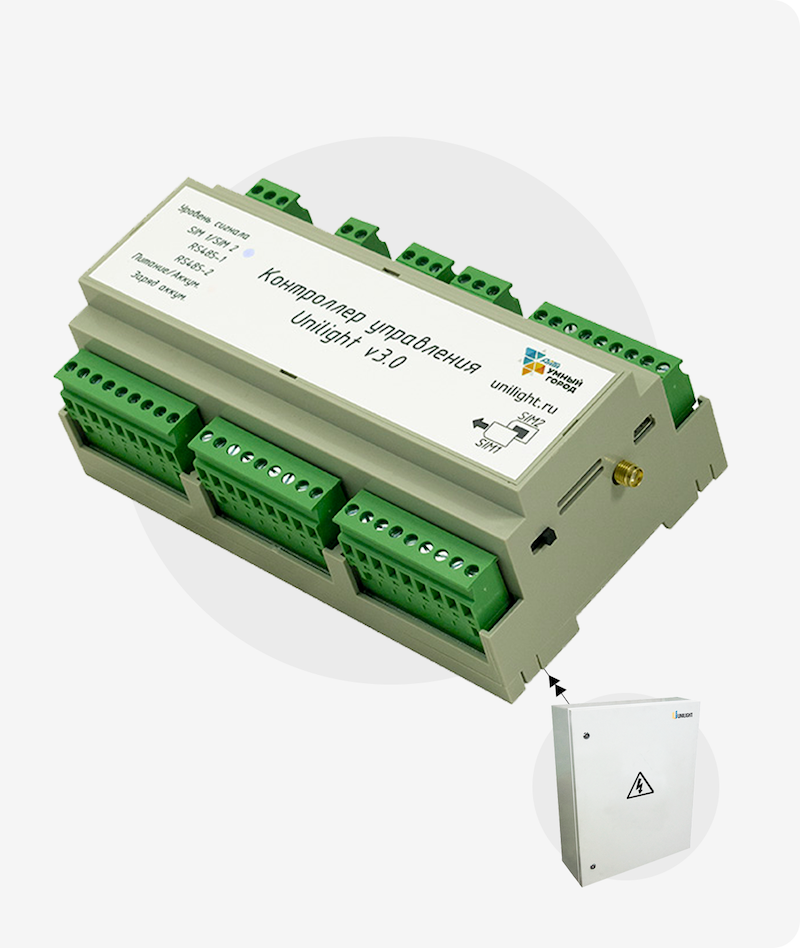

Контроллер (АСУНО)


*Контроллер управления освещением может быть интегрирован в существующие шкафы управления,
либо же входит в состав шкафа управления освещением (ШУО) UNILIGHT

Система управления <br> освещением (АСУНО)

Сбор данных прибора учета электроэнергии, датчиков

Система управления <br> освещением (АСУНО)

Передача данных о состоянии элементов щита управления

Система управления <br> освещением (АСУНО)

Возможность управления объектами по расписанию или по команде диспетчера

Система управления <br> освещением (АСУНО)

Оповещение диспетчерского персонала об аварийных и иных важных событиях

Система управления <br> освещением (АСУНО)

6 выходов для управления линиями освещения

Система управления <br> освещением (АСУНО)

27 входов для контроля напряжения, состояния линий, датчика двери и задымления

Система управления <br> освещением (АСУНО)

Два интерфейса RS-485 для взаимодействия с внешними устройствами

Система управления <br> освещением (АСУНО)

Встроенный GSM модем, поддержка 3G, две сим карты

Система управления <br> освещением (АСУНО)
Система управления <br> освещением (АСУНО)

ШУО с АСУНО Unilight



ШУО Unilight с контроллером управления Unilight V3.0 позволяет дистанционно управлять наружным освещением в ручном, автоматическом или дистанционном режимах. Основное назначение шкафа управления освещением ШУО - организация программируемого пункта питания осветительных приборов, а также быстрое развертывание АСУНО.



Основной функционал ШУО Unilight:



  • Автоматическое, ручное или дистанционное управления сетями уличного освещения с любыми источниками света;
  • Управление группами светильников по расписанию;
  • Сбор и передача параметров потребления электроэнергии в платформу Unilight;
  • Контроль параметров сети (напряжение, ток, мощность и др.);
  • Каналы подключения к серверу GSM / Оптическое волокно / Витая пара / WiFi.



Заказать ШУО Unilight

Управление уличными светильниками



Устройство поддерживает функцию Dim-to-Off и предназначено для управления световым потоком светильников с помощью беспроводной сети с использованием «облачной» инфраструктуры по каналам: GSM(3G), LoRa, NB-IoT и XNB.



Основной функционал модулей управления:



  • Беспроводное управление каждым светильником с использованием с использованием «облачной» инфраструктуры по каналам: GSM(3G),  NB-IoT,  Lora
  • Диммирование светильника от 0 до 100%
  • Контроль рабочих параметров светильника
  • Температурный режим от -40 до +70
  • Встроенные датчики: влажности, температуры, освещенности
  • Автоматически определяет геолокацию с помощью систем GPS и ГЛОНАСС
  • Обеспечение защиту передачи данных за счет многоуровневого шифрования



Система управления <br> освещением (АСУНО)

Модуль "Цифровая инвентаризация сетей освещения"



Цифровой двойник - это виртуальное или цифровое представление реального или потенциального объекта на карте (ГИС). Он создается для городов, зданий, сооружений, производств и предприятий сельского хозяйства и прочее.



Подробнее о модуле цифровой инвентаризации можно прочитать на странице продукта: Цифровой двойник сетей освещения



Программное обеспечение UNILIGHT

Система управления <br> освещением (АСУНО)

Дистанционное управление

Система управления <br> освещением (АСУНО)

Простой, дружественный интерфейс

Система управления <br> освещением (АСУНО)

Отображение элементов на карте города

Система управления <br> освещением (АСУНО)

Архивирование событий

Система управления <br> освещением (АСУНО)

Формирование отчетных документов

Система управления <br> освещением (АСУНО)

Облачный доступ или инсталляция у заказчика

Система управления <br> освещением (АСУНО)

Защита от несанкционированного доступа

Система управления <br> освещением (АСУНО)

Инвентаризация объектов с массивом данных

Система управления <br> освещением (АСУНО)

Другое оборудование UNILIGHT

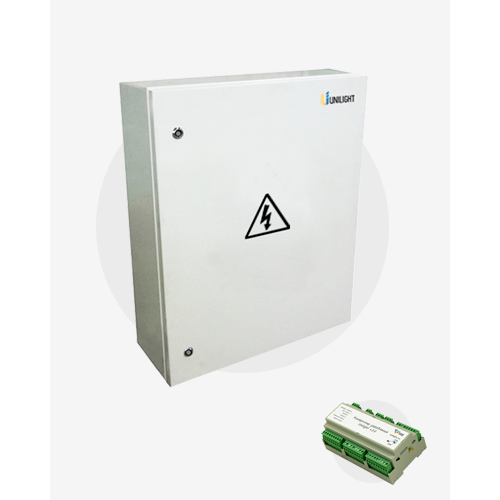

ШУНО UNILIGHT
Узнать подробнее о ШУНО UNILIGHT

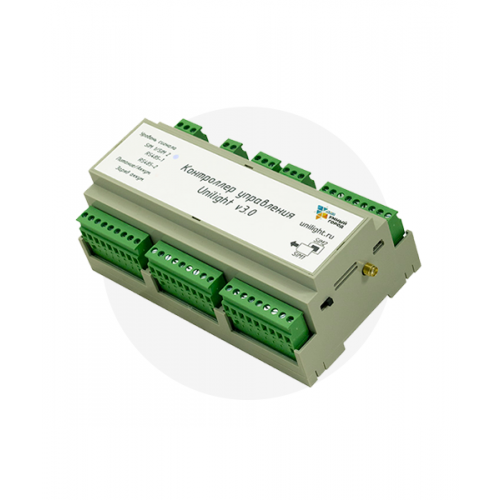

Контроллер управления UNILIGTH
Узнать подробнее о контроллере

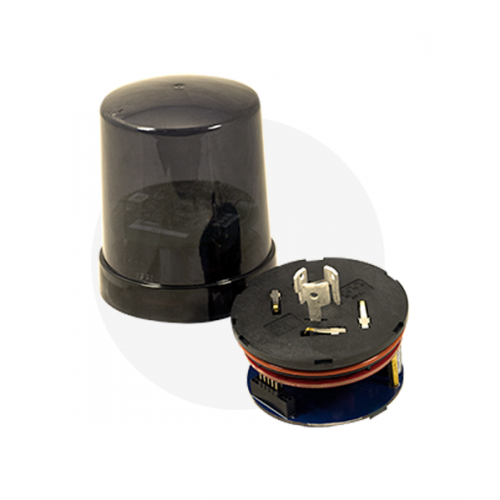

Модуль управления UNILIGHT
Узнать подробнее о модулях управления

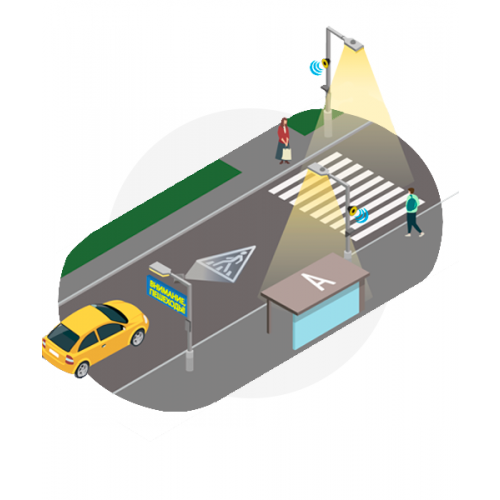

Умный пешеходный переход
